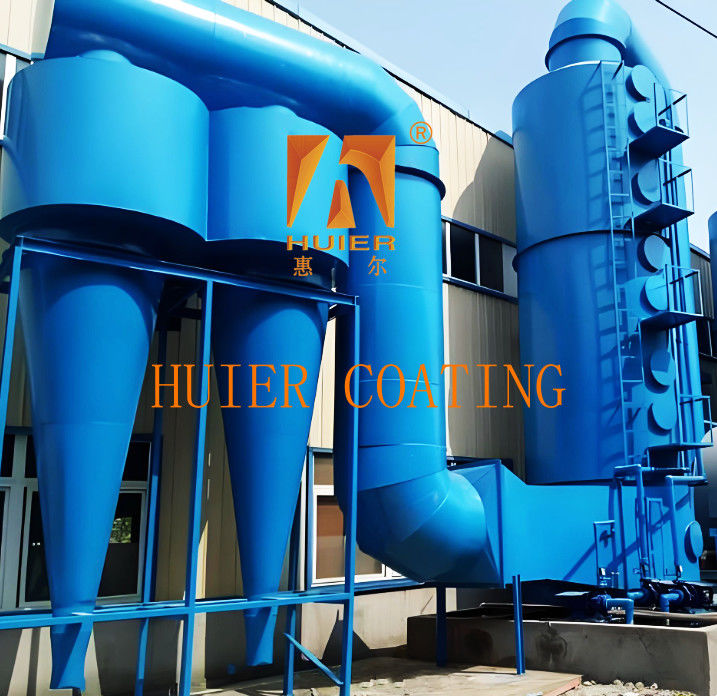

Pemisahan debu Peralatan perlindungan lingkungan untuk konsentrasi tinggi dan suhu tinggi

Deskripsi peralatan:

I. Prinsip Kerja
1. Rotasi aliran udara dan pemisahan debu: Gas yang penuh debu memasuki silinder secara tangensial untuk membentuk pusaran eksternal,dan partikel debu dilemparkan ke dinding perangkat di bawah tindakan gaya sentrifugal, dan meluncur ke dinding ke asbak.
Gas yang dimurnikan membentuk pusaran internal dan dilepaskan dari pipa knalpot. efisiensi pemisahan partikel berkorelasi positif dengan kecepatan rotasi gas.
2Kekuatan sentrifugal: Kekuatan sentrifugal dapat mencapai 5-2500 kali gravitasi, yang jauh lebih tinggi daripada ruang pendingin gravitasi,tetapi efisiensi penangkapan partikel halus < 5μm turun tajam.

II. Karakteristik kinerja

3. Parameter teknis
Ukuran partikel yang berlaku: 5-200μm, struktur paralel multi-tabung dapat ditingkatkan menjadi partikel 3μm (efisiensi 80-85%).
Volume udara penanganan: tabung tunggal 2000-50.000 m3/h, struktur paralel multi-tabung dapat mencapai 100.000 m3/h.
Ketahanan suhu/tekanan: ketahanan suhu struktur baja karbon konvensional ≤ 400°C, ketahanan suhu jenis lapisan keramik 1000°C, ketahanan tekanan 500kPa.

4. Skenario aplikasi
Bidang industri: pabrik bahan baku pabrik semen, pabrik baja pelepasan gas pra debu dari tungku tinggi
Pengolahan biji-bijian (gandum, penghancur jagung) pengumpulan partikel kasar.
Kondisi kerja khusus: gas buang suhu tinggi: dengan lapisan keramik atau bahan baja tahan panas.
Gas korosif: baja tahan karat atau bahan serat kaca.
V. Pemeliharaan dan Optimalisasi
Perbaikan rutin: Periksa pembuangan tempat pembuangan abu setiap shift untuk mencegah penumpukan abu dan penyumbatan; periksa keausan dinding dalam silinder setiap bulan.Kecepatan angin masuk dikendalikan pada 12-20m/s (terlalu tinggi meningkatkan kehilangan tekanan, terlalu rendah mengurangi efisiensi pemisahan). kolektor debu siklon multi-tahap terhubung dalam seri atau dikombinasikan dengan pembersihan debu basah dan pembersihan debu kantong untuk membentuk sistem multi-tahap

Struktur dan komponen utama:

1. pipa inlet
Struktur dan fungsi: mengadopsi desain tangensial atau aksial untuk mengarahkan gas yang penuh debu ke dalam silinder dalam arah tangensial untuk membentuk aliran udara berputar.
Inlet tangensial dapat meningkatkan gaya sentrifugal dan meningkatkan efisiensi pemisahan partikel besar.

2. silinder dan kerucut
Silinder: struktur silinder, yang merupakan area utama rotasi aliran udara dan pemisahan debu, di mana gas yang sarat debu membentuk pusaran eksternal.
Kerucut: dihubungkan ke bagian bawah silinder, secara bertahap mengurangi perpotongan, mempercepat rotasi aliran udara dan mengarahkan debu untuk tenggelam ke port pembuangan abu.
Sudut kerucut biasanya 20-30°, yang mempengaruhi efisiensi penyerapan debu.

Aku tidak tahu.3. pipa knalpot
Posisi dan fungsi: terletak di tengah silinder, digunakan untuk melepaskan gas murni, diameternya biasanya 0,3-0,5 kali diameter silinder.
Ujung pipa knalpot dapat membentang ke luar silinder untuk mencegah debu sekunder.

4. perangkat pembuangan abu
Aspen hopper dan port pembuangan abu: Port pembuangan abu diatur di bagian bawah kerucut untuk mengumpulkan debu yang dipisahkan.Beberapa peralatan dilengkapi dengan katup kunci (seperti katup pembuangan abu berbentuk bintang) untuk mencegah kebocoran udara.
Desain miring dari asbak (≥ 60 °) mendorong geser debu dan menghindari penyumbatan.

Aku tidak tahu.5Struktur khusus (beberapa model)
Desain dua silinder/multi-silinder:Beberapa model (seperti pengumpul debu siklon silinder ganda) menggunakan struktur silinder dalam dan luar untuk meningkatkan gaya sentrifugal dan meningkatkan efisiensi penangkapan partikel kecil.
Perangkat panduan bantu: Beberapa peralatan menambahkan pelat panduan di pipa masuk udara atau silinder untuk mengoptimalkan distribusi aliran udara.

6. Parameter teknis

7Diagram struktur yang disederhanakan
Gas yang penuh debu memasuki silinder dari pipa masuk udara tangensial, membentuk pusaran eksternal.
Partikel debu dilempar ke arah dinding perangkat dengan gaya sentrifugal dan meluncur ke dasar kerucut.
Gas yang dimurnikan membentuk pusaran internal dan dilepaskan melalui pipa knalpot, dan debu diproses secara terpusat melalui port pelepasan abu.
Melalui efek sinergis dari struktur di atas,pengumpul debu siklon dapat secara efisien memisahkan partikel debu besar dan cocok untuk penghapusan pra-debu dalam skenario industri seperti semen, metalurgi, dan pengolahan gandum.

Fitur:

1Kinerja biaya tinggi: Berdasarkan posisi produk pelanggan dan strategi pengembangan, dan dengan keterjangkauan ekonomi sebagai dasar, kami mencapai kinerja biaya terbaik.
2Konsep desain canggih dan cermat dari peralatan, bersama dengan peralatan industri yang sangat otomatis, menampilkan citra perusahaan modern dan canggih.
3Ia memiliki kemampuan beradaptasi yang tinggi, memenuhi kebutuhan produksi saat ini dan menyisihkan ruang untuk pengembangan, dengan mempertimbangkan kebutuhan peningkatan produksi dan peningkatan kualitas di masa depan.
4Kepatuhan kualitas secara ketat mematuhi sistem manajemen mutu ISO900, dengan setiap detail dari seluruh instalasi peralatan yang dikontrol secara ketat.
