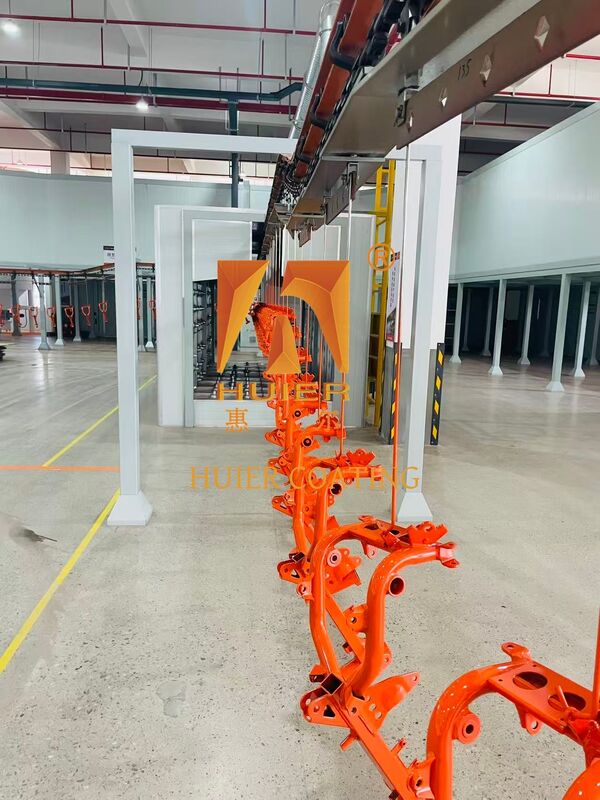

Sistem Pendinginan Udara Paksa Efisiensi Tinggi untuk Jalur Pelapis Serbuk

Rincian produk

Syarat Pembayaran & Pengiriman

Dapatkan Harga Terbaik

Rincian produk

Deskripsi Produk

Menyoroti:
                                                sistem pendingin udara paksa untuk pelapisan bubuk, pendinginan saluran pelapisan bubuk otomatis, sistem pendingin pelapisan bubuk efisiensi tinggi


Sistem Pendinginan Udara Paksa Efisiensi Tinggi untuk Jalur Pelapis Serbuk

Sistem pendinginan udara paksa efisiensi tinggi untuk jalur pelapis bubuk

Sistem pendinginan paksa efisiensi tinggi ini dirancang untuk pendinginan cepat otomatis dari benda kerja logam setelah pengerasan bubuk suhu tinggi.workpieces cepat didinginkan dari suhu mendekati 200 °C ke bawah 40-50 °C (temperatur peluncuran aman sentuhan) dalam jarak dekat, memfasilitasi pemeriksaan kualitas online berikutnya, pelabelan, dan kemasan/pengungsian.

Prinsip Kerja

Kipas sentrifugal tahan ledakan bertenaga tinggi menarik udara segar dingin dari luar pabrik (atau udara bengkel yang dikondisikan).udara diarahkan melalui saluran udara yang dirancang dengan hati-hati dan nozel universal tekanan tinggi / pisau udara, menciptakan aliran udara dingin kecepatan tinggi yang intens menyapu atas benda kerja suhu tinggi yang melewati ruang pendingin paksa.Panas dari permukaan benda kerja dibawa pergi melalui pertukaran panas konvektif yang kuatUdara yang dipanaskan kemudian dengan cepat diekstraksi dari bagian atas ruang oleh sistem knalpot dan dibuang ke luar (atau diarahkan ke modul pemulihan panas limbah).

Keuntungan Utama

Otomatis Interlocking:Seluruh proses terkoneksi dengan rantai konveyor utama dan drive frekuensi outlet oven, tidak memerlukan intervensi manual dan mendukung pendinginan intensitas tinggi terus menerus 24/7.
Kebersihan yang Lebih Tinggi:Udara pendingin mengalami penyaringan anti debu yang ketat, sepenuhnya mencegah debu bengkel dari menyerap lapisan benda kerja sebelum sepenuhnya terkondensasi, memastikan kualitas penampilan kelas atas.
Panjang baris yang dikurangi:Efisiensi pendinginan beberapa kali lebih tinggi daripada pendinginan alami tradisional, sangat memperpendek jarak gantung conveyor antara outlet oven dan area pengungsian,menghemat ruang lantai pabrik yang berharga.
Efisiensi Energi & Penggunaan Panas Limbah:Desain aliran udara yang dapat dikontrol memungkinkan untuk menambahkan unit pertukaran panas limbah untuk mengarahkan kembali udara yang dipanaskan ke pemanas tangki pra-pengolahan atau tirai udara masuk oven,mengurangi konsumsi energi keseluruhan jalur pelapis.
Bidang Aplikasi:Manufaktur otomotif, peralatan rumah tangga, mesin konstruksi, furnitur logam, peralatan kebugaran,dan semua jalur produksi pelapis otomatis yang membutuhkan pendinginan cepat setelah pengerasan suhu tinggi untuk inspeksi dan pengungkapan tepat waktu.

Aliran Proses

High-Temperature Curing Oven Outlet → Forced Cooling Chamber Inlet Air Curtain (heat seal) → Counterflow High-Pressure Air Knife Quench Cooling → Uniform-Flow High-Volume Circulation Cooling → Outlet Anti-Spill Air Curtain → Online Quality Inspection → Unloading & Packaging

Struktur utama dan komponen

1. Badan ruang pendingin paksa & struktur penyegelan panas tirai udara

Tubuh ruangan tertutup pendinginan paksa:Dinding luar yang terbuat dari baja tahan karat berlapis dua tahan suhu tinggi atau panel baja berlapis warna, diisi dengan wol batu tahan api tahan suara berdensitas tinggi.Desain ini mencegah masuknya debu eksternal sementara secara efektif menahan kebisingan dari kipas tekanan tinggi internal.
Perangkat gorden udara masuk/keluar:Mesin tirai udara bertenaga tinggi dipasang di kedua ujung ruang, menciptakan hambatan aliran udara dengan kepadatan tinggi.tirai outlet mencegah udara dingin dari membawa debu cat kembali ke bengkel.

2. Sistem Pembersihan Udara & Filtrasi

Filter bebas debu multi-tahap:"Filter panel utama + filter kantong efisiensi menengah" yang dikombinasikan memastikan bahwa udara yang menyentuh perabot/lapisan bingkai yang belum didinginkan sepenuhnya adalah 100% murni dan bebas partikel,menjaga kelancaran permukaan dan kepenuhan.
Perangkat pemantauan tekanan diferensial:Dilengkapi dengan sensor tekanan diferensial mikro yang secara otomatis memicu perintah penggantian filter pada layar kontrol utama ketika resistensi akumulasi debu melebihi batas yang telah ditetapkan sebelumnya.

3. Suplai udara pendingin paksa & Sistem pemadam tekanan tinggi

Unit pasokan udara bervolume tinggi:Kipas sentrifugal tugas berat berkinerja tinggi dan bising dengan motor tahan ledakan menyediakan tekanan statis dan aliran udara yang luas dan stabil.
Nozzle universal yang dapat disesuaikan/Pisau udara khusus:Nozzles kipas aluminium tekanan tinggi yang diatur dengan sudut yang padat di kedua sisi dan di bawah benda kerja memungkinkan penyesuaian arah aliran udara untuk berbagai ukuran dan bentuk yang tidak teratur,memastikan tidak ada zona mati pendinginan.

4. Sistem Bantuan Pemulihan Panas Eksos & Limbah

Kipas pembuangan suhu tinggi:Diposisikan di bagian atas ruang pendingin paksa di mana udara panas menumpuk, bertanggung jawab untuk secara paksa mengekstraksi udara panas pertukaran panas.
Penukar panas hemat energi (Optional):Penukar panas udara-ke-udara mengekstrak energi dari knalpot suhu tinggi untuk pemanasan larutan mandi pra-pengolahan atau udara masuk oven, mencapai pemanfaatan energi sekunder.

5. Sistem Kontrol Listrik Cerdas

Unit Kontrol Pusat Cerdas:PLC (misalnya, seri Siemen S7-1200) dikombinasikan dengan drive frekuensi variabel untuk kontrol cerdas dari semua kipas di seluruh jalur.
Sensor suhu tanpa kontak:Thermometer inframerah online yang dipasang di outlet ruang pendingin paksa menyediakan pemantauan suhu permukaan waktu nyata dari benda kerja yang keluar.
Manajemen Parameter Adaptif:Sistem kontrol utama secara otomatis menyesuaikan frekuensi kipas berdasarkan umpan balik suhu inframerah dan kecepatan konveyor (misalnya, secara otomatis meningkatkan kecepatan kipas jika suhu benda kerja terlalu tinggi),Memastikan suhu pengungkapan yang konstan dan menghasilkan laporan tren suhu.

Fitur Utama

Biaya efektif:Berdasarkan posisi produk pelanggan dan strategi pengembangan. Dengan memperpendek rentang pendinginan alami dari jalur, biaya sewa pabrik berkurang. Dikombinasikan dengan prinsip desain ekonomi,Kinerja biaya optimal dicapai.
Peralatan canggih:Membentuk filosofi desain penyempurnaan terus menerus, menggabungkan peralatan industri yang sangat otomatis seperti penyaringan kantong bebas debu, pengukuran suhu inframerah online,dan kontrol frekuensi kipas digital, menampilkan profil perusahaan canggih modern.
Kemampuan Beradaptasi Tinggi:Volume aliran udara pendingin, sudut nozel pisau udara, dan logika drive frekuensi variabel dapat diatur secara fleksibel untuk memenuhi persyaratan produksi saat ini.Desain ini juga menyimpan ruang untuk pengembangan masa depan untuk mengakomodasi potensi peningkatan dalam volume produksi dan peningkatan kualitas.
Penjaminan mutu:Setiap detail dari seluruh instalasi peralatan (seperti kedap udara saluran udara, isolasi suara kamar,dan integritas segel filter) dikontrol secara ketat.
