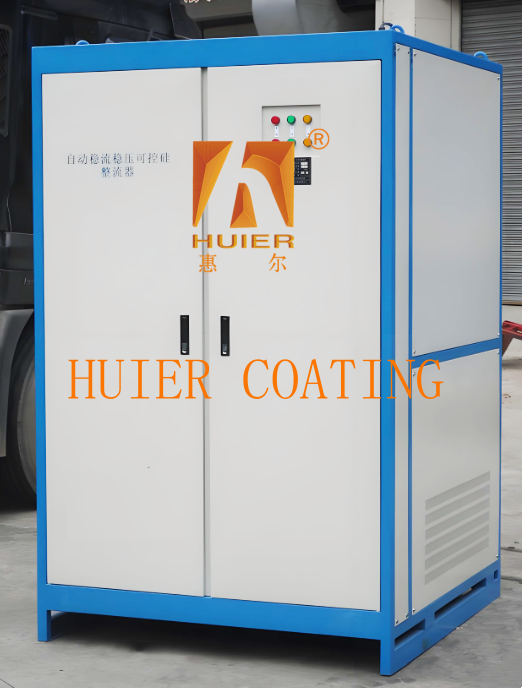

Aksesori Penyearah Terkontrol Silikon Lanjutan untuk Pelapisan Elektro dan Elektrolisis

Deskripsi peralatan:

1. Ringkasan Peralatan
Silicon Controlled Rectifier (SCR) adalah perangkat konversi energi dengan thyristor sebagai perangkat daya inti dan sirkuit kontrol digital cerdas,yang dapat secara efisien mengubah arus bolak-balik (AC) menjadi arus searah (DC) yang dapat dikontrolKarakteristiknya termasuk efisiensi tinggi, tidak ada keausan mekanis, kecepatan respons cepat, ukuran kecil, dan banyak digunakan dalam regulasi tegangan, rectifikasi, inversi dan kontrol otomatisasi.

2. Fungsi inti
Pengoreksian Terkontrol: Mengontrol tegangan / arus DC output dengan akurat dengan menyesuaikan sinyal pemicu tiang kontrol.
Regulasi Tegangan dan Inversi: Mendukung kontrol dua arah energi listrik, cocok untuk galvanisasi, elektrolisis, pemanasan induksi dan proses lainnya.
Karakteristik penghematan energi: Dibandingkan dengan teknologi rectifikasi tradisional, tingkat pemanfaatan energi listrik meningkat secara signifikan, yang membantu penghematan energi industri.

3. Parameter teknis

4. Bidang Aplikasi

Electroplating/electrolysis: Menyediakan catu daya DC yang stabil untuk memastikan keseragaman lapisan.

Pemanasan industri: Bekerja sama dengan kumparan induksi untuk mewujudkan peleburan logam dan perawatan panas.

Peralatan pengelasan busur: Mengontrol stabilitas busur secara adaptif untuk mengurangi percikan las.

Sistem energi baru: Pengaturan daya inverter fotovoltaik dan sistem penyimpanan energi.

V. Pencegahan pemasangan dan pengoperasian

Spesifikasi kabel: Anode dihubungkan ke kutub positif catu daya, katoda dihubungkan ke beban, dan sinyal kutub kontrol harus sesuai dengan tegangan pemicu.

Pemeliharaan disipasi panas: Bersihkan radiator secara teratur untuk menghindari kerusakan pada perangkat yang disebabkan oleh pemanasan berlebihan.

Perlindungan keselamatan: Pakai peralatan isolasi selama operasi, dan larang langsung sirkuit pendek di ujung beban.

Struktur dan komponen utama:

1. Perangkat daya inti

Struktur tiristor (SCR): Terdiri dari empat lapisan bahan semikonduktor (PNPN), membentuk tiga persimpangan PN, yang mengarah ke tiga elektroda anode (A), katoda (K),dan elektroda kontrol (G).

Bentuk kemasan: Terbagi menjadi jenis baut dan jenis datar untuk beradaptasi dengan skenario disipasi panas dan instalasi yang berbeda.

Tipe: Tiristor unidirectional: Hanya unidirectional dan terdiri dari struktur empat lapisan PNPN.

Triac: Ini bidirectional dan setara dengan dua unidirectional thyristors di kebalikan paralel.

2. Topologi sirkuit utama

Sirkuit rectifier jembatan tiga fase: Ini mengurangi faktor riak tegangan output (≤ 1%) melalui rectifikasi multi-fase, yang cocok untuk skenario daya tinggi.

Bintang terbalik ganda dengan sirkuit reaktor seimbang: Seimbang distribusi arus dan meningkatkan efisiensi konversi daya.

3. modul kontrol
Sirkuit kontrol digital cerdas: kontrol multi-loop terintegrasi (loop tegangan, loop arus), mewujudkan stabilisasi tegangan,Stabilisasi arus (keakuratan lebih baik dari 1%) dan fungsi soft start (bisa disesuaikan dari 0 hingga 60 detik).
Sirkuit pemicu dan pemeliharaan: sinyal pemicu diterapkan melalui elektroda kontrol (G) untuk mengontrol konduksi, dan sirkuit utama mempertahankan keadaan on setelah konduksi.

4Sistem bantu.
Sistem pendinginan: mengadopsi pendinginan udara, pendinginan air atau desain pendinginan sendiri untuk memastikan stabilitas suhu di bawah operasi bertenaga tinggi.
Mekanisme perlindungan: fungsi perlindungan overvoltage, overcurrent, short circuit dan fungsi perlindungan lainnya terintegrasi untuk mencegah kerusakan perangkat.
Sirkuit filter: kapasitor dan induktor dikonfigurasi di ujung input / output untuk menekan interferensi frekuensi tinggi dan riak.

5. Koneksi eksternal dan operasi
Spesifikasi kabel: anode (A) terhubung ke kutub positif dari catu daya, katode (K) terhubung ke beban, dan elektroda kontrol (G) harus sesuai dengan tegangan pemicu.
Tiristor bidirectional tidak memiliki perbedaan polaritas yang jelas, dan konduksi bidirectional dicapai melalui sinyal elektroda kontrol.
Persyaratan pemasangan: Hindari penyumbatan heat sink dan pastikan koneksi terminal erat.

6. Struktur Adaptasi Aplikasi
Skenario electroplating/electrolysis: Gunakan sirkuit rectifier multi-fase untuk output daya DC riak rendah untuk memastikan keseragaman lapisan.
Regulasi tegangan dan skenario inverter: Tiristor Bidirectional (TRIAC) mendukung fungsi switching tanpa kontak AC dan menyederhanakan sirkuit kontrol.

Fitur:

1Kinerja biaya tinggi: Berdasarkan posisi produk pelanggan dan strategi pengembangan, dan dengan keterjangkauan ekonomi sebagai dasar, kami mencapai kinerja biaya terbaik.
2Konsep desain peralatan yang canggih dan cermat, bersama dengan peralatan industri yang sangat otomatis, menampilkan citra perusahaan modern dan canggih.
3Ia memiliki kemampuan beradaptasi yang tinggi, memenuhi kebutuhan produksi saat ini dan menyisihkan ruang untuk pengembangan, dengan mempertimbangkan kebutuhan peningkatan produksi dan peningkatan kualitas di masa depan.
4Kepatuhan kualitas secara ketat mematuhi sistem manajemen mutu ISO900, dengan setiap detail dari seluruh instalasi peralatan yang dikontrol secara ketat.
