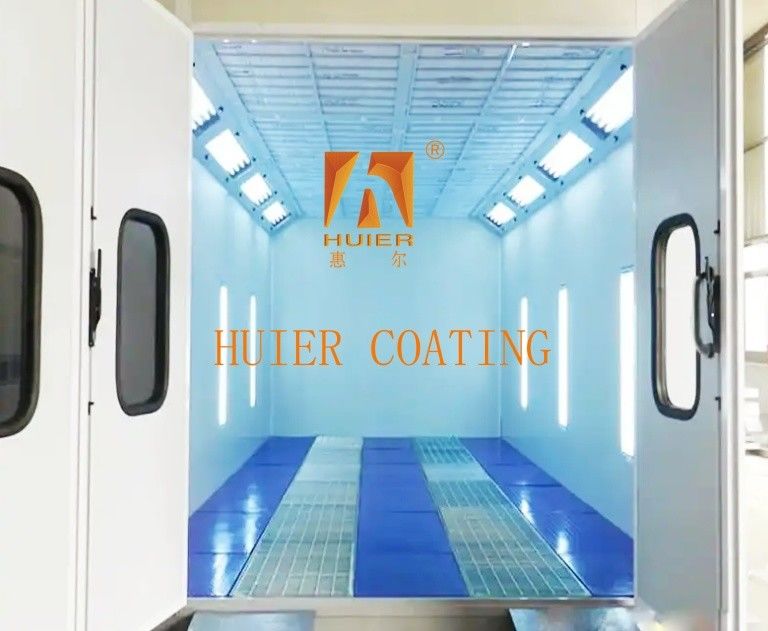

Contoh Aplikasi Lini Lukisan Elektrostatik Untuk Telepon Seluler Perabot Kayu Bagian Otomotif

Deskripsi peralatan:

I. Gambaran keseluruhan peralatan
UV curing coating line adalah peralatan otomatis yang dengan cepat mengeras lapisan atau tinta melalui radiasi ultraviolet (UV), yang cocok untuk lapisan permukaan logam, plastik,kayu dan substrat lainnyaFitur utamanya adalah efisiensi tinggi, penghematan energi, perlindungan lingkungan, volatilitas rendah, kecepatan pengerasan cepat (tingkat kedua), banyak digunakan di mobil, elektronik, furnitur,industri kemasan dan industri lainnya.
Kedua, alur kerja.
1. Pemanasan benda kerja → 2. Pengolahan awal permukaan (pembersihan/penghapusan debu) → 3. Pelapis → 4. Pra-pengeras (opsional) → 5. Pengeras utama UV → 6. Pendinginan → 7. Pengeringan / inspeksi kualitas
Keuntungan teknis
efisiensi tinggi dan penghematan energi: konsumsi energi lampu UV LED lebih dari 60% lebih rendah daripada lampu merkuri tradisional.
Perlindungan lingkungan: emisi VOC rendah, sesuai dengan standar RoHS/REACH.
kontrol yang tepat: kekuatan pengerasan, kecepatan, suhu dapat disesuaikan secara real time.
Contoh skenario aplikasi : pengerasan lapisan cangkang ponsel, cat UV dari furnitur kayu, pencetakan bagian interior mobil, dll.

Struktur utama dan komponen:

Struktur utama dan komponen
1. sistem pengangkutan
Fungsi: transmisi stabil dari benda kerja untuk memastikan produksi berkelanjutan.
Bagian inti: sabuk pengangkut/roller/rantai: sesuai dengan bentuk benda kerja untuk memilih mode transmisi.
Motor regulasi kecepatan: mendukung regulasi kecepatan tanpa langkah untuk memenuhi kebutuhan pengerasan yang berbeda.
Perangkat panduan jalur: mencegah penyimpangan benda kerja.
2. mekanisme melukis
Fungsi: lapisan semprotan/gulung seragam lapisan UV.
Bagian inti: senapan semprot/mesin pelapis rol: peralatan penyemprotan atau pelapis rolling presisi tinggi.
Sistem pasokan pelapis: termasuk tangki penyimpanan, pompa, filter, dll.
Kontroler atomisasi: Sesuaikan efek atomisasi cat untuk menghindari tetesan.
3Peralatan pengeras UV
Fungsi: Photoinitiator pelapis tergesa-gesa oleh sumber cahaya UV untuk mencapai pengerasan cepat.
Komponen inti: lampu UV: lampu merkuri / lampu LED (pilihan hemat energi utama), rentang panjang gelombang 200-420nm.
Reflektor: Meningkatkan keseragaman intensitas cahaya dan mengurangi kehilangan energi.
Sistem pendinginan penutup lampu: didinginkan dengan udara atau didinginkan dengan air untuk mencegah overheating tabung lampu.
Modul daya: transformer frekuensi tinggi atau daya drive LED.
4. sistem kontrol
fungsi: kontrol otomatis dan pemantauan seluruh proses.
komponen inti: PLC controller: pemrograman kontrol logika, mengkoordinasikan operasi setiap komponen.
Layar sentuh antarmuka manusia-mesin (HMI): pengaturan parameter dan tampilan status.
Sensor: Sensor inframerah/fotoelektrik mendeteksi posisi benda kerja dan ketebalan lapisan.
5. sistem bantu
sistem pendingin: untuk memastikan operasi stabil jangka panjang dari lampu UV dan peralatan (seperti perangkat sirkulasi yang didinginkan udara).
Sistem knalpot: Menyaring senyawa organik volatil (VOC), sesuai dengan standar lingkungan.
Perangkat keselamatan: tombol berhenti darurat, penutup pelindung, layar UV, dll.

Fitur:

1. Kinerja biaya tinggi Berdasarkan posisi produk pelanggan dan strategi pengembangan, berdasarkan manfaat ekonomi, untuk mencapai kinerja biaya terbaik.

2. konsep desain peralatan canggih keunggulan, tingkat tinggi otomatisasi peralatan industri, menunjukkan gaya perusahaan modern canggih.

(3. Kemampuan beradaptasi yang tinggi untuk memenuhi kebutuhan produksi saat ini, dan ruang cadangan untuk pengembangan, mengingat peningkatan produksi kemudian dan kebutuhan peningkatan kualitas.

4Standar kualitas ketat mengikuti sistem manajemen mutu IS0900, dan setiap tautan kecil dari seluruh instalasi peralatan diperiksa secara ketat.
