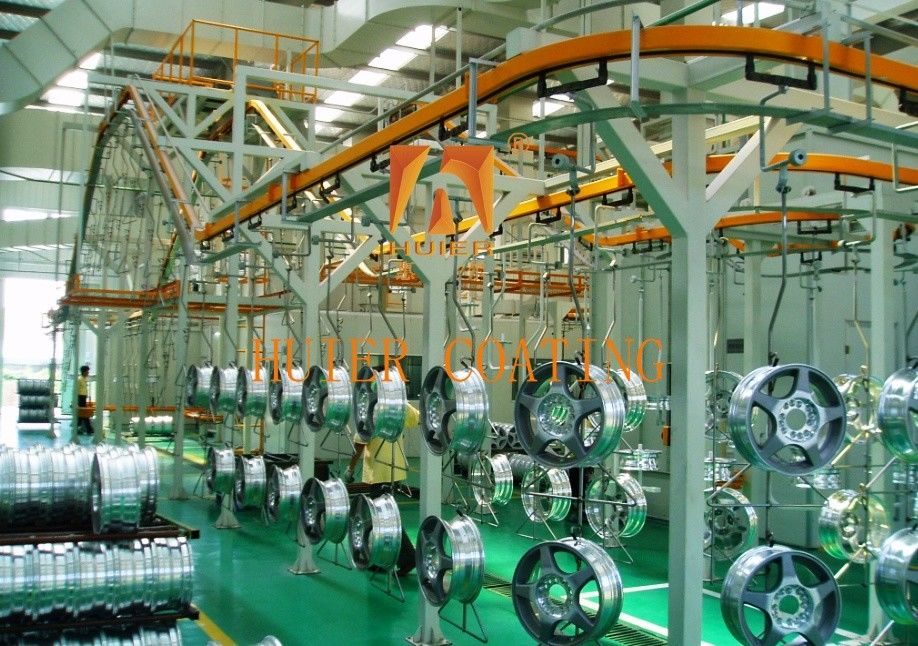

Jalur Pengecatan Semprot Elektrostatik Rapat Otomatis Untuk Lapisan Semprot Hub Roda

Deskripsi peralatan:

Arsitektur keseluruhan peralatan cat semprotan roda mobil terdiri dari sistem pra-pengolahan, sistem penyemprotan, sistem pengerasan, sistem inspeksi kualitas dan sistem bantu.Ini mengadopsi desain jalur perakitan sepenuhnya otomatis untuk mendukung penyemprotan pribadi dan kebutuhan produksi perlindungan lingkungan. aliran proses: muatan hub roda → pembersihan → pengeringan → penyemprotan elektrostatik → penyemprotan presisi robot → pengerasan → pemeriksaan kualitas → kemasan.Dukungan cat berbasis air/serbuk penyemprotan cepat (penyesuaian jalur produksi dalam waktu 2 jam). Integrasi lapisan nano: Pengolahan plasma pilihan + penyemprotan nano keramik (300% ketahanan haus yang lebih baik). program emisi karbon nol:sistem pemanasan hidrogen + sumber daya fotovoltaik untuk mencapai nol emisi karbon sepanjang proses penyemprotan.

Struktur utama dan komponen:

Struktur dan komponen utama dijelaskan secara rinci.
1. sistem pra-pengolahan
Fungsi: Bersihkan permukaan hub roda untuk memastikan adhesi semprotan.
Perangkat penyemprotan tekanan tinggi jalur pembersih otomatis: nozel multi-sudut (tekanan 20MPa), yang menutupi celah hub dan spoke.
Tangki pengolahan kimia: tangki cuci alkali (pH 10-12): menghilangkan lemak;
Tangki acar (pH 2-3): Hapus lapisan oksida.
sistem air sirkulasi: enam tingkat pencucian arus balik, dilengkapi dengan modul pengolahan air limbah (filter karbon aktif + tangki netralisasi).
2. sistem penyemprotan
Fungsi: primer pelapis seragam, cat warna, varnis.
Unit penyemprotan elektrostatik cangkir putar senapan semprotan elektrostatik: komponen inti: cangkir putar paduan titanium (kecepatan 50.000 rpm), generator tegangan tinggi (100kV).
Efek atomisasi: partikel ≤25μm, kesamaan film ±3μm.
Perangkat pemulihan bubuk : separator siklon (pembuangan primer) + array elemen filter (pembuangan sekunder), tingkat pemulihan ≥98%.
Robot penyemprotan workstation lengan robot 6 sumbu : servo motor drive, akurasi penentuan posisi berulang ± 0,03mm.
Posisi visual 3D: pemindaian laser garis besar hub roda, penyesuaian jalur penyemprotan secara real-time.
Set katup penukar warna cerdas: 15 penukar warna, tingkat residu cat < 0,3%.
3. Sistem pengeras
Fungsi: Lapisan kering untuk membentuk permukaan kekerasan tinggi.
Infrared oven pengeras udara panas Unit pemanas: parameter tipe
Panjang gelombang pelat radiasi inframerah 2-5μm, kepadatan daya 8kW/m2
Kecepatan angin dari sirkulator udara panas adalah 0,5-2m / s diatur
Modul kontrol suhu: PID pengaturan cerdas, perbedaan suhu ± 2°C.
Pemulihan panas limbah: akumulator panas keramik, tingkat penghematan energi 30%.
Mesin pengeras UV (opsional) array lampu merkuri (panjang gelombang 365nm) + reflektor, selesai pengeringan permukaan varnis dalam 3 detik.
4. Sistem inspeksi kualitas
Fungsi: pemantauan kualitas dan presisi pelapis secara real time.
Detektor ketebalan film online: sensor segitiga laser, kecepatan pemindaian 200mm/s, akurasi ±1μm.
Mesin pemeriksaan kualitas visual AI: kamera industri resolusi tinggi (50 juta piksel) + algoritma pembelajaran mendalam, tingkat pengenalan cacat > 99,8%.
5. sistem bantu
rantai konveyor: rantai suspensi tahan suhu tinggi (beban 500kg), kecepatan 0,5-3m/menit diatur.
Perangkat pengolahan perlindungan lingkungan: menara pembakaran katalitik VOC (efisiensi pengolahan ≥99%)
Tangki pengolahan biokimia air limbah cat berbasis air (pengeluaran COD < 50mg/L).
Konsol pusat: Sistem PLC + SCADA terintegrasi, mendukung simulasi kembar digital dan pengoperasian dan pemeliharaan jarak jauh.

Fitur:

1Kinerja biaya tinggi Berdasarkan posisi produk pelanggan dan strategi pengembangan, berdasarkan manfaat ekonomi, untuk mencapai kinerja biaya terbaik.

2Konsep desain peralatan canggih yang unggul, tingkat otomatisasi peralatan industri yang tinggi, menunjukkan gaya perusahaan canggih modern.

3Kemampuan beradaptasi yang tinggi untuk memenuhi kebutuhan produksi saat ini, dan ruang cadangan untuk pengembangan, mengingat peningkatan produksi kemudian dan kebutuhan peningkatan kualitas.

4Standar kualitas ketat mengikuti sistem manajemen mutu IS0900, dan setiap tautan kecil dari seluruh instalasi peralatan diperiksa secara ketat.
