Sistem kontrol elektronik untuk jalur produksi pelapis

Definisi dan fungsi sistem kontrol listrik

Yang disebut sistem kontrol listrik mengacu pada kombinasi beberapa komponen listrik, yang menggunakan teknologi kontrol PLC untuk mencapai kontrol satu atau beberapa objek peralatan,dengan demikian memastikan pengoperasian peralatan yang dikendalikan dengan aman dan dapat diandalkanFungsi utama dari sistem kontrol listrik adalah: kontrol otomatis, perlindungan, pemantauan dan pengukuran.Tombol, dll.), Bagian logika (seperti relay, kontak, dll.) dan bagian pelaksanaan (seperti kumparan elektromagnetik, lampu indikator, dll.).Sebuah jalur pelapis lengkap harus dilengkapi dengan sistem kontrol listrik yang ilmiah dan wajar untuk memastikan operasi normal jalur produksi pelapis.

Klasifikasi sistem kontrol elektronik pelapis

Peralatan proses pelapisan banyak, dengan struktur yang kompleks, persyaratan proses yang menuntut, dan persyaratan kontrol listrik yang tepat.Menurut konfigurasi peralatan dan sistem proses pelapisan, sistem kontrol listrik dapat dibagi menjadi pra-pengolahan, peralatan elektroforesis sistem kontrol listrik, peralatan kateter sistem kontrol listrik,peralatan pengoreksi sistem kontrol listrik, sistem kontrol listrik peralatan air murni, sistem kontrol listrik peralatan AC, terowongan pengeringan, sistem kontrol listrik peralatan RTO,peralatan transportasi mekanik sistem kontrol listrik, peralatan penyampaian cat dan peralatan pencampuran sistem kontrol listrik, sistem kontrol listrik peralatan robot, sistem kontrol listrik peralatan kontrol pusat, dll.

Struktur sistem kontrol elektronik lukisan

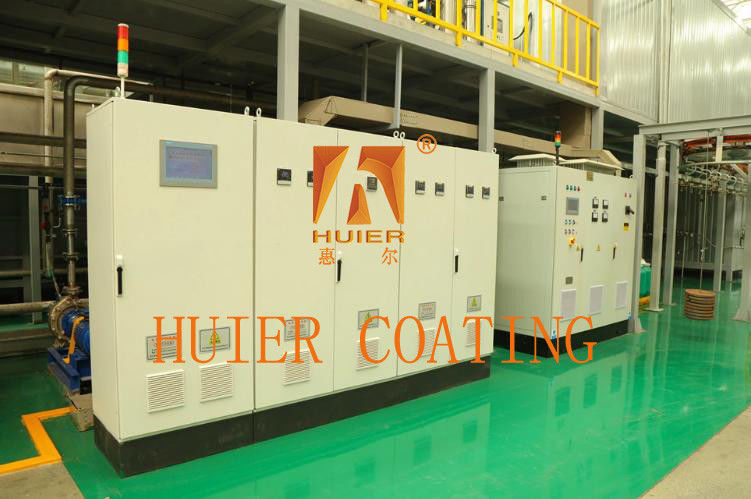

Sistem kontrol listrik pelapis, yang disebut sebagai sistem kontrol listrik pelapis, umumnya terdiri dari lapisan pemantauan, lapisan kontrol, dan lapisan peralatan.Lapisan pemantauan terletak di lapisan jaringan atasSebuah ruang kontrol pusat didirikan di bengkel, dan komputer, server dan printer didirikan di ruangan untuk membentuk sistem PMC.Semua komputer pemantauan dan PLC dari sistem kontrol listrik terhubung melalui Ethernet industri tingkat bengkel (Ethernet, protokol komunikasi adalah TCP/IP).Status operasi setiap perangkat yang dikendalikan di bengkel dipantau melalui Ethernet (merujuk pada sistem yang dapat mengirimkan data ke sistem pemantauan komputer melalui Ethernet)Lapisan kontrol adalah inti dari seluruh sistem kontrol listrik dan memainkan peran "menghubungkan" di seluruh sistem.menerima informasi data (sinyal input digital atau analog) yang dikirim dari lapangan melalui bus lapangan, dan setelah perhitungan CPU dan pemrosesan, mengeluarkan instruksi yang sesuai (sinyal output) untuk mewujudkan kontrol peralatan lapangan.PLC dari setiap sistem kontrol utama dilengkapi dengan antarmuka jaringan Ethernet, yang terhubung ke Ethernet industri bengkel sebagai titik informasi. lapisan peralatan adalah tautan utama dari seluruh sistem kontrol yang terutama mencakup stasiun operasi lapangan,Unit deteksi peralatan lapangan (switch kedekatan), saklar fotoelektrik, dll.), perangkat input medan lainnya (seperti tombol kontrol, dll.), dan perangkat tampilan (seperti lampu indikator, dll.).Hal ini terhubung ke PLC di lapisan kontrol melalui bus lapangan, mengirim sinyal input ke PLC, dan menerima instruksi kontrol dari PLC.

Langkah-langkah desain, prinsip dan isi dari sistem kontrol elektronik lukisan

Tujuan dari desain proses sistem kontrol listrik adalah untuk memenuhi persyaratan pembuatan dan penggunaan peralatan kontrol listrik.Setelah menyelesaikan desain skema listrik dan pemilihan komponen listrik, konfigurasi keseluruhan peralatan kontrol listrik dapat dilakukan, yaitu desain diagram perakitan umum dan diagram kabel umum,dan kemudian diagram perakitan listrik dan diagram kabel dari setiap bagian dapat dirancang, dan katalog komponen, nomor baris input dan output dan daftar bahan utama dari setiap bagian dan informasi teknis lainnya dapat terdaftar, dan akhirnya manual instruksi dapat ditulis. 1.Prinsip desain dari sistem kontrol listrik pelapis adalah sebagai berikut:1) untuk memaksimalkan kebutuhan produksi dan proses pelapis untuk sirkuit kontrol listrik;berusaha untuk membuat sirkuit kontrol sederhana dan ekonomis(3) untuk memastikan keandalan dan keselamatan sirkuit kontrol; (4) operasi dan pemeliharaan yang mudah.(1) untuk merumuskan buku tugas desain listrik; (2) untuk menentukan rencana traksi listrik dan metode kontrol; (3) untuk memilih kapasitas motor dan struktur;(4) untuk merancang diagram skema kontrol listrik dan menghitung parameter teknis utama; (5) untuk memilih komponen listrik dan merumuskan daftar komponen listrik; (6) untuk menulis manual perhitungan desain.diagram skema listrik adalah tautan pusat dari seluruh desain, karena diagram skema listrik adalah dasar untuk desain proses dan perumusan data teknis lainnya.
